7. Отверните гайку оси разжимного рычага, выньте втулку и отсоедините разжимной рычаг от задней колодки.
6. Приподняв лапку прижимной пружины, выньте переднюю тормозную колодку 1 и, отжав пружину, отсоедините наконечник троса привода стояночного тормоза от разжимного рычага.
5. Снимите распорную планку 4.
4. Приподнимите лапку прижимной пружины 3 и выньте переднюю тормозную колодку 1.
3. Снимите оттяжную пружину распорной планки.
2. Снимите верхнюю 5 и нижнюю 14 стяжные пружины колодок при помощи специальных клещей.
1. Снимите колесо и тормозной барабан.
Если колодки не надо заменять, при снятии пометьте их, чтобы при сборке поставить на прежние места, так как кольца автоматических устройств устанавливались по определенной колодке, и для другой колодки поршень снова надо сдвигать в исходное положение. Каждое лишнее передвижение кольца, попадание грязи или применение неподходящих оправок может привести к появлению продольных рисок на зеркале цилиндра и течи тормозной жидкости.
Минимально допустимая толщина фрикционных накладок тормозных колодок 1,5 мм. При износе накладок до этой толщины, непрочном их соединении с основанием, замасливании поверхностей накладок или при наличии на накладках глубоких борозд и сколов замените тормозные колодки новыми одновременно на обоих тормозных механизмах передних колес, т. е. обе пары.

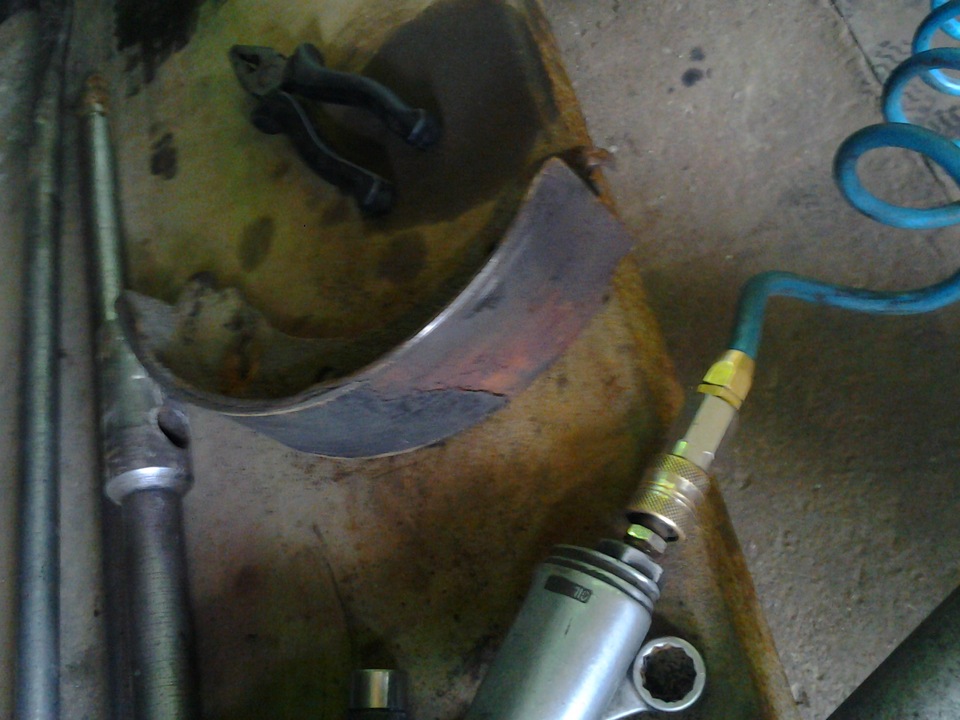

Замена тормозных колодок
Тормозные механизмы задних колес оборудованы самоустанавливающимися колодками (плавающего типа). Тормозные колодки 1 и 11 ( ) приводятся в действие одним гидравлическим колесным цилиндром 6 с двумя поршнями. В гидравлические цилиндры вставлены с натягом стальные пружинные разрезные кольца, соединенные с поршнями и выполняющие роль автоматического устройства, поддерживающего постоянный зазор между фрикционной накладкой и рабочей поверхностью барабана. В тормозные барабаны, отлитые из алюминиевого сплава, залиты чугунные гильзы.
Рис. 6.5. Тормозной механизм заднего колеса: 1 передняя тормозная колодка; 2 оттяжная пружина распорной планки; 3 пружина прижимная; 4 планка распорная; 5 пружина стяжная верхняя; 6 цилиндр колесный; 7 ось разжимного рычага; 8 втулка; 9 щит заднего тормоза; 10 рычаг разжимной; 11 задняя тормозная колодка; 12 наконечник троса привода стояночного тормоза; 13 пружина; 14 пружина стяжная нижняя
6.7. Тормозной механизм заднего колеса Описание устройства
6.7 Тормозной механизм заднего колеса
